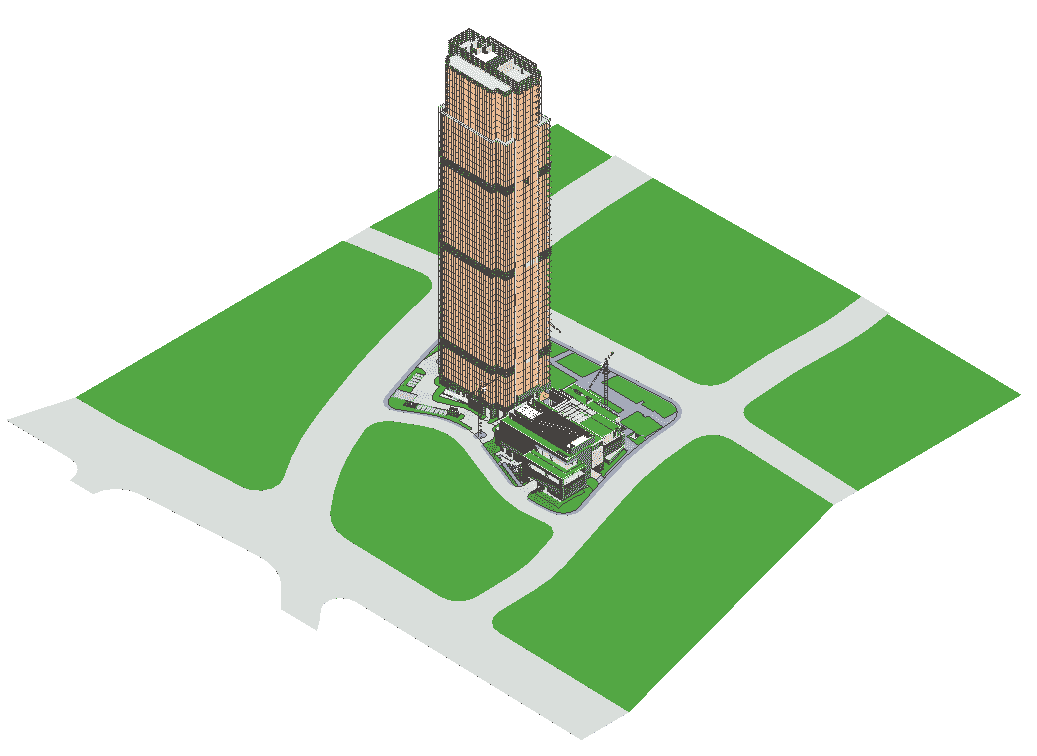

作為演示的大模型在Revit中顯示該構件總共有82716個

在我們平臺體驗時，模型旋轉時基本穩定保持在60 FPS(每秒幀數為60)

對模型做垂直平面剖切時也是很流暢的

演示模型中的塔吊和攝像機

• 跟物聯網平臺綁定實時數據(視頻與日志)

• 標簽不同顏色代表不同的報警等級(綠-正常;黃-警告;紅-危險)

• 單擊模型標簽或面板標簽即可自動定位到目標物體附近

• 在定位到目標物體旁邊時，若該目標物體被阻擋了，可通過隔離來只顯示該目標物體
• 支持通過樓層或報警等級來過濾只符合條件的目標物體顯示

• 圖元樹面板，顯示所有樓層和所有具體圖元的信息
• 通過復選框勾選來顯示或隱藏指定的圖元，也支持全選、取消、反選便捷勾選復選框

• 開啟屬性查看功能時，點選圖元立即顯示被選中圖元的信息面板

• 如圖動圖所示，可具體控制圖元的旋轉和平移的動畫

• 當開啟第一人稱模式時，可通過鍵盤(上-w;下-s;左-a;右-d)控制位移，鼠標控制視角
• 面板上顯示當前位置的高度(處于哪個具體樓層),控制視角位移速度，和是否開啟重力模式
• 小地圖顯示當前的具體位置

• 如動圖所示，軸網可方便你定位具體處于哪一位置
• 軸網水平位置是固定的，垂直高度隨著你視角高度的變化跟著變化

想象一個場景，如果在漫游模型時，發現某處位置有問題或者需要注意的話，這時就需要一個標記工具，視點編輯就可滿足這場景需求。

• 模型上定位標簽是已經做過標記時的位置，單擊該標簽時可顯示當時的編輯信息
• 面板上分類標簽與模型上的定位標簽的數據保持一致，當單擊具體某一標簽時，自動跳轉至該標簽旁邊

• 漫游時要標記時，單擊添加視點按鈕，立即彈出標記工具
• 面板上半部分可填具體信息，做標記時，可使用畫筆模式(各類形狀)和文字模式
• 當點擊保存視點按鈕時，數據立即同步到模型的標簽和面板上的標簽里

有2種方式，一種是分類拆解，另一種是爆炸拆解

• 分類拆解，按照圖元所屬不同的類型的分類分開放置，建議用于可視化分類統計

• 爆炸拆解，把所有圖元平等隨機朝各個方向位移拆解，建議用于精密模型(rfa模型等)的分類說明

• 支持角度測量和距離測量

• 自動捕捉模型邊上的就近點，中點或垂直點等，方便操作

下圖演示中加載了3個模型，可看到有3個標簽(項目一;項目二;項目三)

• 單擊模型位置標簽時可定位到模型的上空
• 也可以在項目下拉框單擊定位到模型

• 黃色方形輪廓線為該模型空間范圍
• 單擊進入BIM詳細時，彈出窗口中的BIM詳細是該模型的BIM模型鏈接

支持搜索地點

• 默認可列出19個相關聯的地點
• 單擊列出節點時則定位到該地點位置
• 綠色圈為搜索結果出來的位置
